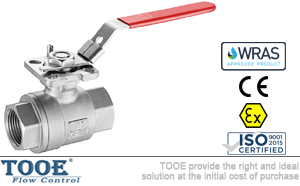

兩片式不銹鋼球閥概述

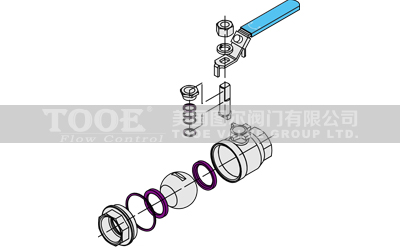

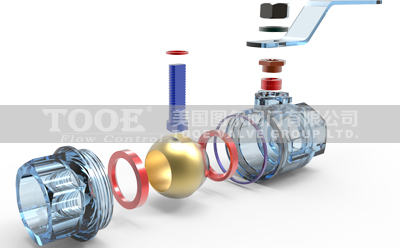

兩片式不銹鋼絲扣球閥是由兩片閥體夾住球體固定的，球閥在管路中主要用來做切斷、分配和改變介質的流動方向。兩片式不銹鋼絲扣球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。

兩片式不銹鋼球閥參數

公稱通徑：DN8-DN100(1/4"-4")		閥體材質：WCB / CF8 / CF8M
公稱壓力：1.6Mpa-4.0Mpa		閥座材質：聚四氟乙烯PTFE

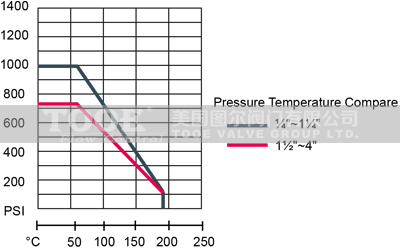

適用溫度：-20~180℃		球體材質：CF8 / CF8M
適用介質：水、油、氣		閥桿材質：SUS304 / SUS316
螺紋標準：ASME B1.20.1		填料材質：聚四氟乙烯PTFE
BS21		設計標準：ASME B16.34
DIN 2999/259		壁厚標準：ASME B16.34
ISO228/1		檢測標準：MSS SP-110 / EN 12266
JIS B0203		連接方式：絲扣螺紋

兩片式不銹鋼球閥特性

閥桿帶有防脫出裝置設計；鋼球球槽上有泄壓孔設計；多種螺紋端供選擇；可選擇掛鎖裝置。

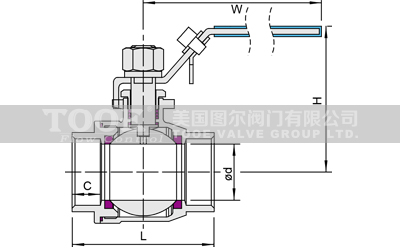

兩片式不銹鋼球閥尺寸

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2""	3"	4"
d	10	10	15	20	25	32	38	48	65	76	98
L	48	48	53	62	73	88	97	107	136	165	195
H	50	52	58	65	70	80	90	99	123	135	160
W	75	90	95	96	111	124	139	152	200	200	250
C	10	10.5	13.5	14	16.5	19	19	23.5	31.5	32	44
扭矩N.M	3	3	4	5.5	6	8	10	18	25	32	45
